Công nghệ lò đốt rác 3A cải tiến 100–200 kg/h: Nguyên lý, sơ đồ và hệ thống xử lý khí thải

Lò đốt rác 3A cải tiến 100–200 kg/h là phương án công nghệ đang được nghiên cứu, phát triển theo nguyên lý đốt hai buồng, kết hợp hệ thống xử lý khí thải và điều khiển áp suất âm. Giải pháp hướng đến việc xử lý rác sinh hoạt đã phân loại tại những địa bàn có điều kiện vận chuyển, thu gom khó khăn và phù hợp với quy định áp dụng cho lò đốt công suất nhỏ.

Hệ thống được định hướng gồm buồng đốt sơ cấp, buồng đốt thứ cấp, cyclone tách bụi, tháp dập nguội, tháp hấp thụ kiềm, thiết bị tách sương, quạt hút và ống khói. Lưu ý: Công suất và các thông số được giới thiệu là mục tiêu thiết kế R&D, chưa phải kết quả nghiệm thu hoặc chứng nhận khí thải đạt quy chuẩn.

Lò đốt rác hai buồng là gì?

Lò đốt rác hai buồng là hệ thống xử lý chất thải bằng nhiệt, trong đó quá trình đốt được phân thành hai vùng chức năng.

• Buồng đốt sơ cấp: Tiếp nhận rác, thực hiện các quá trình sấy, nhiệt phân, cháy thành phần dễ bay hơi và cháy phần carbon rắn.
• Buồng đốt thứ cấp: Tiếp nhận dòng khí từ buồng sơ cấp, bổ sung không khí và nhiệt để tiếp tục oxy hóa các thành phần có thể cháy chưa hoàn toàn.

Việc tách hai vùng đốt giúp người thiết kế chủ động hơn trong điều khiển nhiệt độ, lượng không khí cấp và thời gian lưu khí.

Tuy nhiên, hiệu quả vận hành không chỉ phụ thuộc số lượng buồng đốt. Thành phần rác, độ ẩm, nhiệt trị, khả năng hòa trộn khí và chất lượng hệ thống xử lý khí thải đều có ảnh hưởng đáng kể.

Vì sao Máy 3A nghiên cứu lò đốt rác sinh hoạt công suất 100–200 kg/h?

Tại một số khu vực miền núi, hải đảo, vùng sâu hoặc địa bàn có hạ tầng vận chuyển hạn chế, việc tập trung rác sinh hoạt về cơ sở xử lý quy mô lớn có thể gặp khó khăn.

Đây là một trong những lý do để nghiên cứu những hệ thống xử lý phân tán có công suất phù hợp với lượng chất thải phát sinh thực tế.

Định hướng phát triển của Máy 3A tập trung vào ba nội dung:

1. Nghiên cứu hệ thống đốt hai buồng, điều khiển quá trình cháy theo đặc tính rác.
2. Tích hợp dây chuyền xử lý khí thải thay vì chỉ dẫn khí trực tiếp từ buồng đốt ra ống khói.

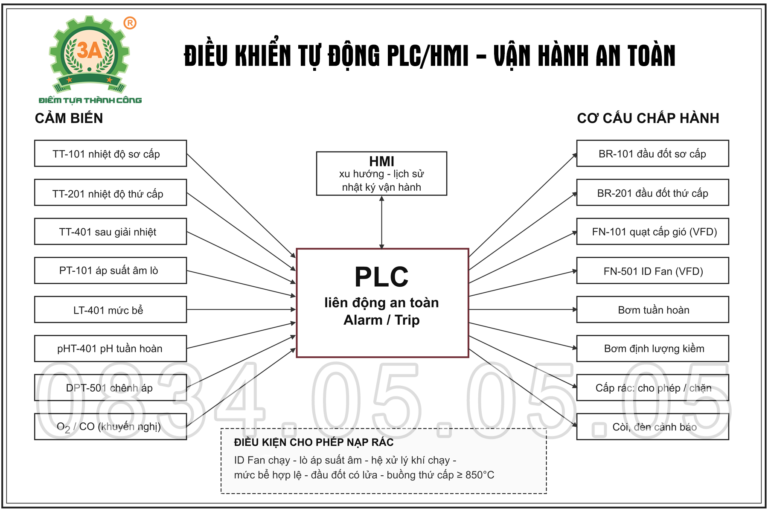

3. Xây dựng khả năng đo lường, cảnh báo và kiểm soát vận hành thông qua hệ thống PLC/HMI.

Dải công suất 100–200 kg/h là mục tiêu nghiên cứu. Năng suất vận hành thực tế cần được xác định thông qua thử nghiệm với thành phần rác đại diện.

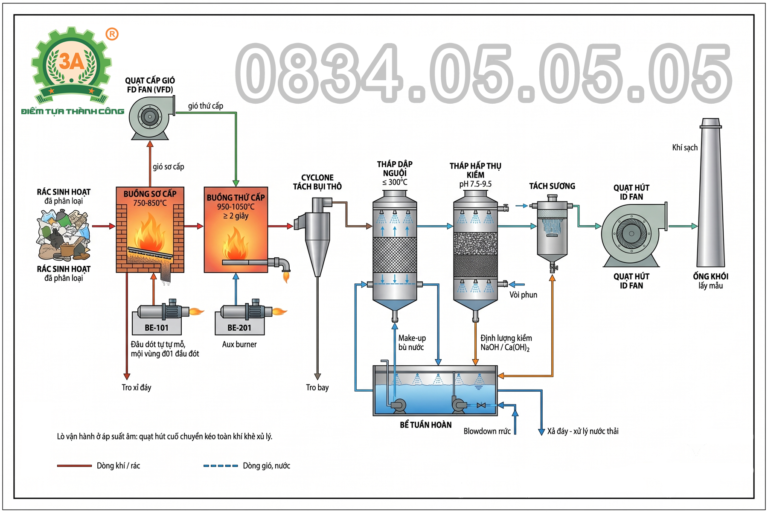

Sơ đồ công nghệ lò đốt rác 3A cải tiến

[Chèn Hình 1 – Sơ đồ công nghệ tổng thể lò đốt rác 3A do bộ phận kỹ thuật cung cấp]

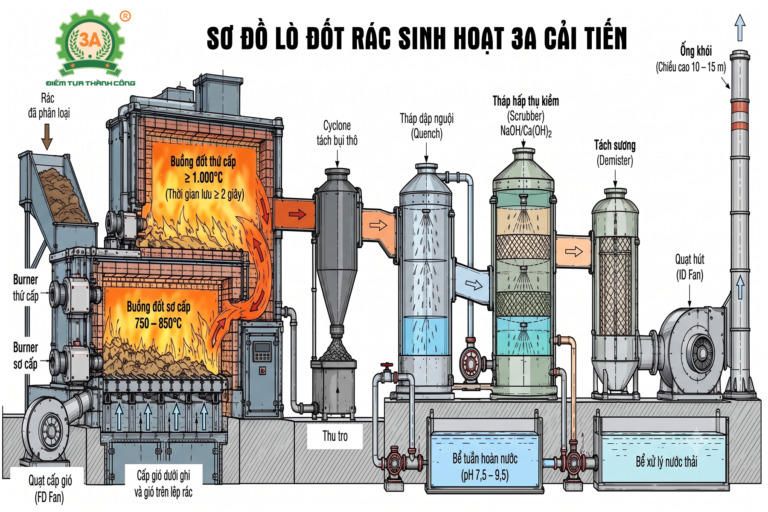

Theo phương án R&D, dòng khí được tổ chức đi qua các thiết bị theo trình tự:

Buồng sơ cấp → Buồng thứ cấp → Cyclone → Tháp dập nguội → Scrubber kiềm → Demister → Quạt hút → Ống khói.

1. Buồng đốt sơ cấp – F-101

Rác sinh hoạt sau phân loại được đưa vào buồng đốt sơ cấp.

Tại đây, vật liệu trải qua quá trình sấy, thoát chất bốc và cháy trên ghi lò. Hệ thống cấp gió được định hướng phân phối không khí dưới ghi và trên lớp rác nhằm hỗ trợ quá trình cháy.

Nhiệt độ mục tiêu ban đầu của buồng sơ cấp là 750–850°C.

Đầu đốt phụ BR-101 được định hướng hỗ trợ quá trình khởi động và bổ sung nhiệt khi điều kiện cháy không thuận lợi.

2. Buồng đốt thứ cấp – F-201

Khí sinh ra từ buồng sơ cấp được dẫn sang buồng thứ cấp để tiếp tục oxy hóa.

Phương án thiết kế hướng tới nhiệt độ 950–1.050°C và thời gian lưu khí tối thiểu 2 giây.

Quá trình này sử dụng nguyên lý 3T:

• Temperature: Duy trì nhiệt độ thích hợp.
• Time: Đảm bảo thời gian lưu khí trong vùng đốt.
• Turbulence: Tạo sự hòa trộn giữa khí cháy và oxy.

Đầu đốt phụ BR-201 được định hướng bổ sung nhiệt tự động khi nhiệt độ giảm.

3. Cyclone – CY-301

Khí nóng sau buồng thứ cấp tiếp tục đi qua cyclone.

Nhờ chuyển động xoáy, một phần hạt tro và bụi có kích thước lớn được tách khỏi dòng khí và thu vào phễu chứa.

Cyclone có vai trò tiền xử lý, giúp giảm tải bụi thô cho thiết bị phía sau. Cyclone không phải thiết bị có thể thay thế toàn bộ hệ thống xử lý bụi mịn.

4. Tháp dập nguội – Q-401

Tháp dập nguội sử dụng nước phun để giảm nhanh nhiệt độ dòng khí trước khi đưa sang công đoạn hấp thụ ướt.

Hệ thống cần được tính toán trên cơ sở nhiệt độ, lưu lượng khí, lượng nước bay hơi và khả năng làm việc của các thiết bị phía sau.

Theo QCVN 30:2025/BNNMT, nhiệt độ khí ngay sau công đoạn giải nhiệt hoặc thu hồi nhiệt phải đáp ứng giới hạn kỹ thuật tương ứng. Đối với phương án 3A, điều kiện này cần được kiểm tra trong thiết kế chi tiết và thử nghiệm.

5. Tháp hấp thụ kiềm – S-401

Tháp hấp thụ kiềm được nghiên cứu để xử lý các thành phần khí có tính axit như HCl và SO₂, đồng thời hỗ trợ giữ lại một phần bụi.

Dung dịch tuần hoàn có thể sử dụng NaOH hoặc hệ Ca(OH)₂ sau khi lựa chọn phương án phù hợp.

Dải pH 7,5–9,5 hiện là thông số mục tiêu ban đầu, không phải giá trị vận hành tối ưu đã được xác nhận.

Việc lựa chọn hóa chất và lưu lượng tuần hoàn cần dựa trên tải lượng ô nhiễm, khả năng hấp thụ, nguy cơ đóng cặn và yêu cầu vận hành thực tế.

6. Thiết bị tách sương – D-501

Sau quá trình xử lý ướt, dòng khí có thể cuốn theo các giọt nước nhỏ.

Demister có chức năng tách những giọt lỏng này để giảm nguy cơ nước cuốn vào quạt hút và hệ thống ống dẫn.

Thiết bị cần có phương án vệ sinh, thu nước và kiểm soát chênh lệch áp suất khi vận hành.

7. Quạt hút – FN-501

Quạt hút ID Fan được bố trí gần cuối dây chuyền, nhằm duy trì chênh lệch áp suất phù hợp để dẫn khí qua buồng đốt và các công đoạn xử lý.

Thiết kế vận hành áp suất âm giúp hạn chế khí trong lò thoát ra ngoài qua các vị trí không mong muốn, đặc biệt tại cửa cấp liệu.

Lưu lượng và áp suất quạt phải được tính toán theo cân bằng khí và tổng tổn thất áp suất của hệ thống.

8. Ống khói – ST-501

Ống khói có nhiệm vụ đưa khí sau xử lý ra môi trường tại vị trí xả được thiết kế.

Chiều cao và kết cấu ống khói phải được xác định theo yêu cầu của dự án, quy định môi trường và điều kiện phát tán khí thải.

Hệ thống cần có vị trí lấy mẫu và điều kiện thao tác phù hợp để phục vụ công tác quan trắc.

Thông số kỹ thuật dự kiến của lò đốt rác 3A

Các thông số này chưa thay thế hồ sơ thiết kế chi tiết, tài liệu nghiệm thu hoặc kết quả đo kiểm thực tế.

Lò đốt rác 3A có phải công nghệ đốt rác không khói?

“Lò đốt rác không khói” là cụm từ thường được sử dụng khi tìm kiếm thiết bị xử lý chất thải. Tuy nhiên, việc không quan sát thấy khói bằng mắt thường không đồng nghĩa khí thải đã đáp ứng các giới hạn môi trường.

Khí thải có thể chứa bụi kích thước nhỏ, khí axit, CO, NOx, kim loại và các thành phần ô nhiễm khác mà mắt thường không xác định được.

Đối với lò đốt rác 3A, mục tiêu nghiên cứu là kiểm soát quá trình cháy và xử lý dòng khí trước khi xả thải, thay vì chỉ tập trung vào hiện tượng khói nhìn thấy.

Hiệu quả cuối cùng phải được đánh giá bằng kết quả thử nghiệm và quan trắc với các thông số cần thiết.

Quy chuẩn môi trường đối với lò đốt rác sinh hoạt

Việc lựa chọn, thiết kế và triển khai lò đốt chất thải phải xem xét những quy chuẩn kỹ thuật môi trường hiện hành.

QCVN 30:2025/BNNMT – Quy chuẩn về lò đốt chất thải

QCVN 30:2025/BNNMT được ban hành kèm Thông tư 45/2025/TT-BNNMT, có hiệu lực từ ngày 09/02/2026.

Quy chuẩn đưa ra các yêu cầu về công nghệ nhiều cấp, nhiệt độ vùng đốt, thời gian lưu khí, xử lý khí thải, kiểm soát vận hành và các điều kiện kỹ thuật khác.

Đối với lò đốt chất thải rắn sinh hoạt, Bảng 1 quy định công suất tối thiểu 500 kg/giờ.

Tuy nhiên, mục 2.1.2.7 quy định ngoại lệ về yêu cầu công suất cho lò đốt đặt tại những địa bàn nhất định, như miền núi, biên giới, hải đảo, vùng sâu, vùng xa, vùng dân tộc thiểu số, vùng có điều kiện kinh tế – xã hội đặc biệt khó khăn và một số cơ sở an ninh, quốc phòng thuộc phạm vi quy định.

Ngoại lệ này chỉ liên quan đến yêu cầu về công suất, không đồng nghĩa miễn các điều kiện kỹ thuật và môi trường khác.

Do đó, tính phù hợp của phương án lò 100–200 kg/h cần được đánh giá theo địa điểm, loại chất thải và hồ sơ môi trường của từng dự án.

QCVN 19:2024/BTNMT – Quy chuẩn về khí thải công nghiệp

QCVN 19:2024/BTNMT quy định giới hạn các thông số ô nhiễm trong khí thải công nghiệp, bao gồm những yêu cầu áp dụng cho khí thải từ hoạt động đốt chất thải theo phạm vi của quy chuẩn.

Việc thiết kế công nghệ phải xem xét giới hạn tương ứng và các điều kiện đánh giá khí thải.

Cho đến khi có kết quả quan trắc phù hợp, không nên kết luận hệ thống lò đốt rác 3A đã đạt giới hạn khí thải chỉ dựa trên sơ đồ nguyên lý hoặc nhiệt độ buồng đốt.

Những vấn đề kỹ thuật Máy 3A đang tiếp tục nghiên cứu

Đối với hệ thống đốt chất thải, hiệu quả môi trường phụ thuộc đồng thời vào quá trình cháy và công nghệ xử lý khí thải.

Các hạng mục cần tiếp tục hoàn thiện trong quá trình phát triển bao gồm:

• Xác định kích thước hữu ích, tải ghi và thể tích hai buồng đốt.
• Tính toán cân bằng vật chất, năng lượng, không khí và lưu lượng khí thải.
• Đánh giá hiệu quả tách bụi, đặc biệt đối với các thành phần bụi mịn.
• Lựa chọn hoặc bổ sung giải pháp kiểm soát các chất ô nhiễm độc hại, đặc biệt dioxin/furan.
• Hoàn thiện điều khiển liên động, bảo vệ đầu đốt, giám sát áp suất và các tình huống dừng an toàn.
• Xây dựng phương án quản lý tro xỉ, nước thải, bùn và hóa chất phát sinh.

Đây là những nội dung cần được giải quyết trước khi xác lập cấu hình thương mại và cam kết các chỉ tiêu vận hành.

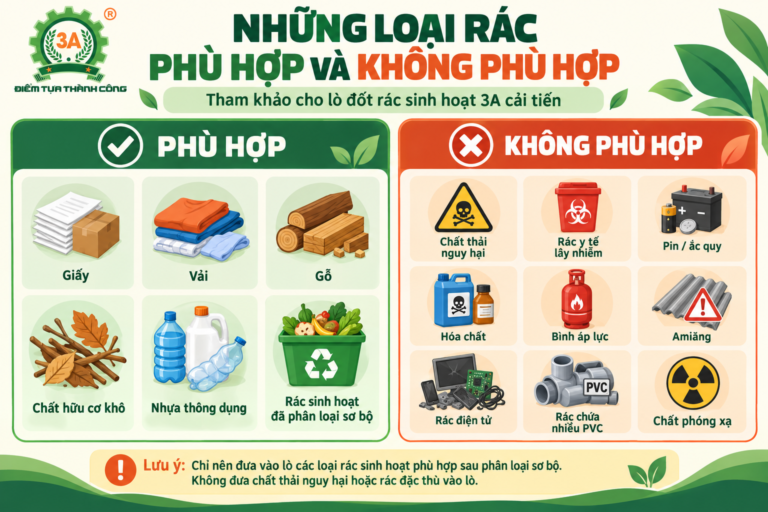

Những loại rác phù hợp với phạm vi nghiên cứu

Phương án lò đốt rác sinh hoạt 3A được định hướng tiếp nhận chất thải sinh hoạt thông thường sau phân loại sơ bộ, với thành phần phù hợp như giấy, vải, gỗ, một số loại nhựa thông dụng và thành phần hữu cơ khô có khả năng cháy.

Chất thải đầu vào cần được kiểm soát theo độ ẩm, nhiệt trị, tỷ lệ tro, thành phần vật liệu và các yếu tố ảnh hưởng đến quá trình cháy.

Model đang nghiên cứu không được giới thiệu như giải pháp xử lý chất thải y tế lây nhiễm hoặc chất thải nguy hại. Các loại bình áp lực, pin/ắc quy, rác điện tử, hóa chất, amiăng và những thành phần không phù hợp phải được loại trừ theo phương án phân loại và quy trình tiếp nhận.

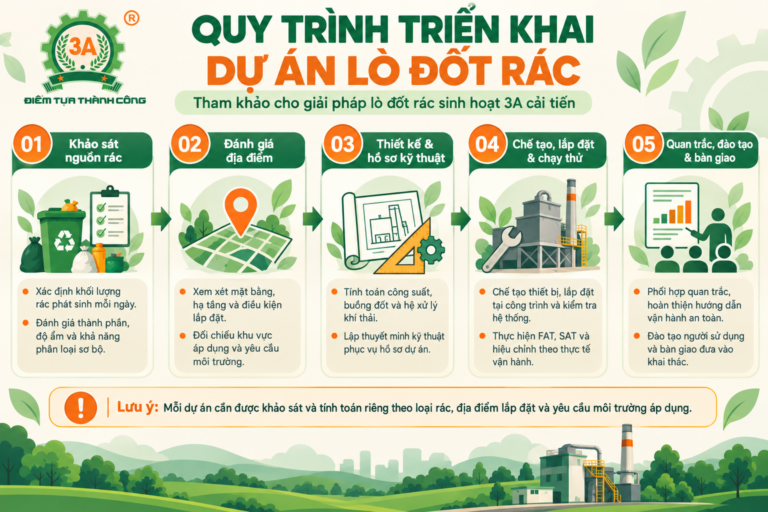

Quy trình đánh giá một dự án lò đốt rác

Để lựa chọn công nghệ phù hợp, cần bắt đầu bằng dữ liệu thực tế thay vì chỉ dựa trên công suất ghi trên thiết bị.

Bước 1 – Khảo sát nguồn rác: Xác định khối lượng phát sinh, thành phần, độ ẩm, nhiệt trị và điều kiện thu gom.

Bước 2 – Đánh giá địa điểm: Xem xét điều kiện pháp lý, yêu cầu môi trường, hạ tầng kỹ thuật và khả năng bố trí công trình phụ trợ.

Bước 3 – Lựa chọn phương án công nghệ: Tính toán công suất, các vùng đốt, hệ thống xử lý khí, nước thải và phương án quản lý chất thải thứ cấp.

Bước 4 – Thiết kế và thử nghiệm: Hoàn thiện hồ sơ kỹ thuật, phương án an toàn, điều khiển và các thử nghiệm cần thiết.

Bước 5 – Đánh giá kết quả: Kiểm tra năng suất, thông số vận hành, chất lượng khí thải và các điều kiện nghiệm thu theo quy định áp dụng.

Câu hỏi thường gặp về công nghệ lò đốt rác 3A

Lò đốt rác 100–200 kg/h có được phép lắp đặt không?

QCVN 30:2025/BNNMT có ngoại lệ về công suất tối thiểu tại những địa bàn quy định ở mục 2.1.2.7. Tuy nhiên, cần xác minh điều kiện cụ thể của dự án và đáp ứng các yêu cầu môi trường liên quan trước khi triển khai.

Lò đốt rác hai buồng khác gì lò một buồng?

Công nghệ hai buồng phân tách vùng xử lý chất thải rắn và vùng tiếp tục oxy hóa khí cháy. Điều này tạo điều kiện kiểm soát nhiệt độ, thời gian lưu và quá trình hòa trộn khí, nhưng không tự động bảo đảm khí thải đạt chuẩn.

Lò đốt rác có xử lý được rác ẩm không?

Rác ẩm có thể làm tăng nhu cầu năng lượng sấy, giảm nhiệt độ cháy và giảm năng suất xử lý. Khả năng tiếp nhận phải được đánh giá theo độ ẩm, nhiệt trị và điều kiện vận hành đã kiểm chứng.

Lò đốt rác có cần hệ thống xử lý khí thải không?

Có. Lò đốt chất thải phải đáp ứng yêu cầu về hệ thống xử lý khí theo quy chuẩn áp dụng, bao gồm các công đoạn xử lý cần thiết để kiểm soát chất ô nhiễm. Chỉ sử dụng ống khói không thể thay thế hệ thống xử lý khí thải.

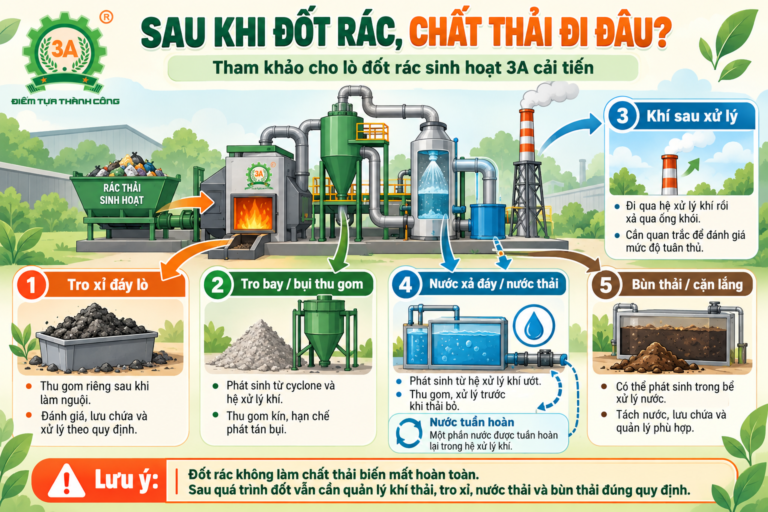

Lò đốt rác có phát sinh nước thải và tro xỉ không?

Có thể có. Phương án 3A sử dụng công nghệ xử lý khí ướt nên phát sinh nước tuần hoàn và dòng xả đáy cần quản lý. Quá trình đốt cũng tạo tro xỉ, tro bay và có thể phát sinh bùn từ hệ xử lý nước. Những dòng chất thải này cần được thu gom, phân loại và xử lý phù hợp.

Khi nào xác định được giá và chi phí vận hành lò đốt rác 3A?

Giá thành và chi phí vận hành chỉ có thể dự toán có cơ sở khi xác định được cấu hình thiết bị, công suất phù hợp, mức tiêu hao nhiên liệu, điện, nước, hóa chất và các hạng mục công trình phụ trợ. Những dữ liệu này chưa được xác nhận đầy đủ trong hồ sơ R&D hiện tại.

Máy 3A – Nghiên cứu giải pháp công nghệ xử lý rác

Máy 3A là thương hiệu thuộc Công ty TNHH 3A Group, hoạt động trong lĩnh vực nghiên cứu, chế tạo và cung cấp máy móc, thiết bị phục vụ sản xuất và xử lý môi trường.

Với định hướng phát triển các giải pháp cơ khí ứng dụng, Máy 3A đang nghiên cứu phương án lò đốt rác sinh hoạt cải tiến 100–200 kg/h, tập trung vào việc kiểm soát quá trình đốt, xử lý khí thải và an toàn vận hành.

Các tổ chức, đơn vị có nhu cầu tìm hiểu giải pháp xử lý rác có thể cung cấp thông tin về địa điểm dự kiến, khối lượng chất thải và hiện trạng thu gom để trao đổi về tính khả thi kỹ thuật.

Liên hệ Máy 3A để trao đổi về công nghệ và đánh giá nhu cầu xử lý chất thải.

Thông tin công nghệ trong bài thuộc giai đoạn nghiên cứu và phát triển, không thay thế hồ sơ thiết kế được phê duyệt, giấy phép môi trường hoặc kết quả kiểm nghiệm thiết bị.

Tài liệu tham khảo:

• QCVN 30:2025/BNNMT – Ban hành kèm Thông tư 45/2025/TT-BNNMT.
• QCVN 19:2024/BTNMT – Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp.
• Hồ sơ R&D lò đốt rác sinh hoạt 3A cải tiến 100–200 kg/h, phiên bản ngày 05/10/2026.
