Hệ Thống Khống Chế Độ Ẩm Phòng Nuôi Đông Trùng Hạ Thảo

Một hệ thống khống chế độ ẩm phòng nuôi đông trùng hạ thảo nên gồm đầu dò nhiệt độ – độ ẩm đặt tại vùng đại diện của kệ nuôi, bộ điều khiển STC-3028 lắp trên mặt tủ điện bên ngoài phòng, khí cụ đóng cắt và bảo vệ đặt trong tủ, bộ nguồn chuyển đổi 220V AC sang 48V DC, máy phun sương siêu âm 3A510W đặt trong phòng và quạt đối lưu để phân tán sương. Cách bố trí này giúp theo dõi độ ẩm từ bên ngoài, hạn chế đưa thiết bị điện vào môi trường ẩm cao và giảm số lần người vận hành ra vào khu nuôi.

Vì sao phòng nuôi đông trùng hạ thảo cần khống chế độ ẩm tự động?

Trong phòng nuôi Cordyceps militaris, nhiệt độ, độ ẩm, ánh sáng và trao đổi khí tác động đồng thời đến quá trình ăn tơ, hình thành mầm quả thể và phát triển quả thể. Độ ẩm quá thấp có thể làm bề mặt giá thể và quả thể mất nước, đầu ngọn khô, sinh trưởng chậm. Ngược lại, độ ẩm quá cao kéo dài dễ gây ngưng tụ nước, tạo vùng ẩm cục bộ và tăng nguy cơ nhiễm vi sinh vật.

Điểm khó là độ ẩm không đứng yên. Chỉ số này thay đổi theo nhiệt độ phòng, công suất điều hòa, lưu lượng thông gió, số lượng bình nuôi, lượng nhiệt sinh ra trong phòng và số lần mở cửa. Nếu chỉ bật máy phun sương theo cảm tính, người vận hành thường gặp ba vấn đề:

• Độ ẩm dao động lớn giữa các thời điểm trong ngày.
• Khu vực gần đầu phun quá ẩm nhưng cuối phòng vẫn khô.
• Máy bật, tắt thủ công không đúng thời điểm, vừa tốn công vừa khó truy vết nguyên nhân khi mẻ nuôi phát triển không đồng đều.

Hệ thống điều khiển tự động giải quyết bài toán này bằng cách đo độ ẩm liên tục, so sánh với ngưỡng đã cài đặt và tự động bật hoặc dừng thiết bị tạo ẩm.

Cấu trúc tổng thể của hệ thống khống chế độ ẩm phòng nuôi đông trùng hạ thảo

Một hệ thống hoàn chỉnh có thể chia thành 5 khối chức năng:

Nguyên tắc bố trí quan trọng nhất là đưa tối đa thiết bị điện và linh kiện điều khiển ra ngoài phòng nuôi. Bên trong phòng chỉ nên giữ lại các bộ phận bắt buộc phải tiếp xúc trực tiếp với môi trường nuôi như đầu dò, máy tạo sương, quạt đối lưu và đường dây điện áp thấp đã được bảo vệ phù hợp.

Máy phun sương 3A510W có phù hợp với phòng nuôi đông trùng hạ thảo không?

Theo thông tin công bố trên website của nhà sản xuất, máy phun sương tạo ẩm 3A510W sử dụng công nghệ siêu âm, trang bị 20 mắt tạo sương, công suất tiêu thụ 510W, lưu lượng phun tối đa khoảng 16 lít/giờ, thùng chứa 30 lít và bộ nguồn đầu vào 220V – đầu ra 48V DC. Nhà sản xuất giới thiệu thiết bị cho phòng có diện tích tham khảo khoảng 30-45 m².

Các thông số trên cho thấy máy phù hợp với phòng nuôi quy mô vừa và nhỏ, nhưng diện tích không phải yếu tố duy nhất để chọn công suất. Cần tính thêm:

• Chiều cao và thể tích thực của phòng.
• Mức thất thoát ẩm qua thông gió, cửa và điều hòa.
• Số lượng kệ, bình nuôi và mật độ bố trí.
• Độ kín của phòng.
• Mùa vụ và độ ẩm không khí bên ngoài.
• Thời gian máy cần để nâng độ ẩm từ mức thấp lên ngưỡng vận hành.

Vì vậy, con số 30-45 m² chỉ nên dùng làm mốc tham khảo ban đầu. Khi phòng có trần cao, trao đổi khí lớn hoặc điều hòa hoạt động mạnh, nhu cầu tạo ẩm thực tế có thể cao hơn.

Thông số kỹ thuật cần đối chiếu trước khi lắp

Vai trò của bộ điều khiển STC-3028

STC-3028 là bộ điều khiển nhiệt độ – độ ẩm hai kênh, thường được dùng để đặt ngưỡng bật và ngưỡng dừng cho thiết bị tạo ẩm, hút ẩm, gia nhiệt hoặc làm mát. Với hệ thống này, STC-3028 chủ yếu đảm nhiệm ba nhiệm vụ:

1. Nhận tín hiệu từ đầu dò nhiệt độ – độ ẩm đặt trong phòng.
2. Hiển thị thông số để người vận hành theo dõi từ bên ngoài.
3. Phát lệnh đóng hoặc ngắt mạch điều khiển khi độ ẩm chạm ngưỡng cài đặt.

Các tài liệu hướng dẫn STC-3028 phổ biến công bố dải đo nhiệt độ khoảng -20°C đến 80°C, dải đo độ ẩm 0-100% RH, nguồn cấp 110-220V AC và ngõ ra relay tối đa 10A. Tuy nhiên, trên thị trường có nhiều phiên bản bo mạch và sơ đồ chân khác nhau. Không nên sao chép sơ đồ đấu dây từ một thiết bị khác chỉ vì cùng tên STC-3028.

Đặc biệt, thông số 0,1% RH trên một số tài liệu có thể là bước hiển thị hoặc bước hiệu chỉnh, không nên mặc định là độ chính xác thực tế của cảm biến trong môi trường độ ẩm cao. Hệ thống vẫn cần được đối chiếu với ẩm kế chuẩn và hiệu chỉnh định kỳ.

Vì sao nên lắp STC-3028 trên mặt tủ ngoài phòng?

Cách lắp này mang lại bốn lợi ích rõ ràng:

• Giảm rủi ro ẩm cho bo mạch: phòng nuôi thường duy trì độ ẩm cao, dễ làm oxy hóa tiếp điểm và ngưng tụ trên linh kiện.
• Dễ vận hành: người phụ trách có thể đọc số, thay đổi ngưỡng và kiểm tra trạng thái mà không cần vào phòng.
• Hạn chế nhiễm chéo: giảm số lần mở cửa và di chuyển vào khu nuôi.
• Thuận tiện bảo trì: toàn bộ khí cụ tập trung trong một tủ, dễ kiểm tra và thay thế.

Nếu dây đầu dò tiêu chuẩn không đủ dài, ưu tiên đặt tủ sát vách phòng hoặc sử dụng đầu dò/dây nối đúng khuyến nghị của nhà cung cấp. Việc nối dài tùy tiện có thể làm tín hiệu sai lệch hoặc nhiễu, đặc biệt khi đi chung với dây động lực.

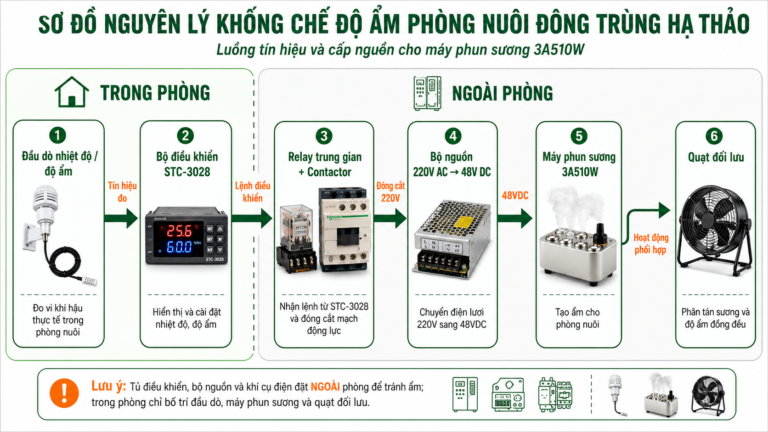

Nguyên lý hoạt động của hệ thống

Hệ thống có thể hiểu theo chuỗi điều khiển sau:

Đầu dò trong phòng → STC-3028 → rơ-le trung gian/contactor → bộ nguồn 48V → máy phun sương 3A510W → quạt đối lưu

Khi độ ẩm giảm xuống dưới ngưỡng khởi động, STC-3028 phát lệnh cho mạch điều khiển. Rơ-le trung gian hoặc contactor đóng mạch cấp điện cho bộ nguồn 48V. Bộ nguồn cấp điện áp một chiều phù hợp cho cụm tạo sương, máy bắt đầu phun và quạt đối lưu hoạt động để đưa sương đi đều trong phòng.

Khi độ ẩm đạt ngưỡng dừng, STC-3028 ngắt lệnh. Mạch động lực dừng cấp điện cho bộ nguồn, máy phun sương ngừng hoạt động.

Tại sao không nên để relay STC-3028 gánh trực tiếp toàn bộ tải?

Dù nhiều phiên bản STC-3028 ghi relay 10A, thiết bị vẫn là bộ điều khiển nhỏ. Việc cho relay trên bo mạch đóng cắt trực tiếp bộ nguồn nhiều lần trong ngày có thể làm tiếp điểm nhanh xuống cấp, nhất là khi môi trường có độ ẩm cao và tải có dòng khởi động.

Giải pháp bền vững hơn là dùng relay trung gian hoặc contactor phù hợp để gánh việc đóng cắt. STC-3028 chỉ phát lệnh với dòng nhỏ. Cách thiết kế này giúp:

• Bảo vệ relay trên bo điều khiển.
• Dễ thay khí cụ đóng cắt khi hỏng.
• Tăng khả năng cách ly giữa mạch điều khiển và mạch động lực.
• Thuận tiện bổ sung đèn báo, công tắc Auto/Man/Off và các liên động an toàn.

Bố trí thiết bị trong và ngoài phòng nuôi

Thiết bị đặt ngoài phòng

• Tủ điện có cấp bảo vệ phù hợp với vị trí lắp.
• STC-3028 gắn trên mặt tủ.
• Aptomat tổng và thiết bị bảo vệ rò điện.
• Relay trung gian và/hoặc contactor.
• Bộ nguồn 48V.
• Đèn báo nguồn, đèn báo máy chạy.
• Công tắc Auto/Man/Off.
• Cầu đấu, thanh tiếp địa và máng đi dây.

Thiết bị đặt trong phòng

• Đầu dò nhiệt độ – độ ẩm.
• Máy phun sương 3A510W.
• Quạt đối lưu.
• Dây cấp nguồn điện áp thấp hoặc đường cấp điện đã được bảo vệ theo thiết kế.
• Đường cấp nước sạch và đường xả vệ sinh nếu có.

Vị trí đặt đầu dò

Đầu dò nên đặt ngang vùng quả thể, tại vị trí đại diện cho phần lớn kệ nuôi. Tránh ba vị trí:

• Ngay sát miệng phun vì chỉ số có thể tăng vọt và không phản ánh toàn phòng.
• Sát cửa gió điều hòa hoặc quạt cấp khí vì chỉ số có thể thấp hơn thực tế.
• Góc chết, bị che kín bởi kệ hoặc bình nuôi.

Với phòng dài hoặc nhiều dãy kệ, một đầu dò duy nhất có thể không phản ánh hết chênh lệch vi khí hậu. Nên đo kiểm thêm bằng ẩm kế cầm tay tại nhiều điểm trước khi chốt vị trí đầu dò và hướng quạt.

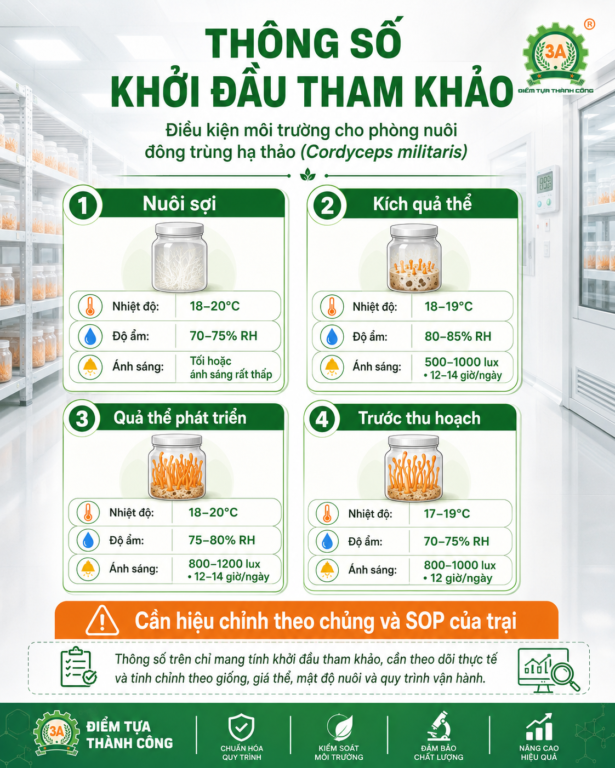

Cài đặt độ ẩm theo từng giai đoạn: dùng như mốc khởi đầu, không phải công thức cố định

Các nghiên cứu về Cordyceps militaris cho thấy điều kiện nuôi có thể thay đổi theo chủng giống, môi trường giá thể, mật độ bình, chế độ chiếu sáng và thiết kế phòng. Một số công trình sử dụng độ ẩm 70-90% trong giai đoạn tạo quả thể; nghiên cứu khác ghi nhận điều kiện 85-90% hoặc 90% cho một số chủng cụ thể.

Do đó, bảng dưới đây chỉ là mốc khởi đầu để chạy thử và hiệu chỉnh, không phải thông số áp dụng cứng cho mọi trại:

Mỗi trại nên lưu nhật ký theo lô gồm nhiệt độ, độ ẩm, thời gian máy chạy, tình trạng ngưng tụ, tốc độ phát triển và tỷ lệ nhiễm. Sau 2-3 mẻ ổn định mới nên chuẩn hóa thành SOP nội bộ.

Cài đặt ngưỡng bật – tắt và độ chênh

STC-3028 có thể được cài theo ngưỡng khởi động và ngưỡng dừng. Cách cài cụ thể phụ thuộc phiên bản, nhưng nguyên tắc chung là:

• Chọn ngưỡng bật khi độ ẩm giảm xuống mức thấp cần bổ sung.
• Chọn ngưỡng dừng khi độ ẩm đạt mức mục tiêu.
• Tạo khoảng chênh đủ lớn để máy không bật, tắt liên tục.

Ví dụ, trong một giai đoạn cần duy trì quanh 82% RH, có thể bắt đầu thử nghiệm với ngưỡng bật 78% và ngưỡng dừng 82%. Sau đó theo dõi độ trễ thực tế của phòng: máy đã dừng nhưng sương còn tiếp tục bay và cảm biến có thể tiếp tục tăng thêm vài phần trăm. Nếu độ ẩm vượt quá cao, cần giảm ngưỡng dừng hoặc cải thiện vị trí đầu dò và đối lưu.

Không nên chỉ nhìn số trên màn hình. Hãy kiểm tra thêm:

• Có nước đọng trên kệ, tường hay nắp bình không.
• Chênh lệch độ ẩm đầu phòng và cuối phòng.
• Tần suất relay đóng cắt.
• Thời gian máy chạy mỗi chu kỳ.
• Tác động của điều hòa và quạt cấp khí.

Quy trình vận hành đề xuất

Trước khi khởi động

1. Kiểm tra mực nước trong thùng chứa.
2. Xác nhận nước cấp sạch, ít cặn và đã được xử lý phù hợp với quy trình vệ sinh của cơ sở.
3. Kiểm tra phao cấp/ngắt nước.
4. Quan sát đầu dò, dây dẫn và đầu nối.
5. Kiểm tra tủ điện khô ráo, không có dấu hiệu nóng, cháy hoặc ẩm.
6. Đặt công tắc ở vị trí Auto.
7. Đối chiếu ngưỡng cài đặt với SOP của giai đoạn nuôi.

Trong khi vận hành

• Quan sát sương có được quạt phân tán đều hay không.
• Kiểm tra độ ẩm tại ít nhất 2-3 vị trí đại diện.
• Theo dõi thời gian máy chạy và tần suất đóng cắt.
• Kiểm tra hiện tượng ngưng tụ trên bề mặt lạnh.
• Không để đầu dò bị nước phun trực tiếp.

Khi kết thúc ca hoặc kiểm tra định kỳ

• Ghi nhật ký nhiệt độ, độ ẩm và bất thường.
• Kiểm tra mực nước, cặn và mùi trong thùng.
• Vệ sinh khu vực quanh máy.
• Xử lý ngay khi có dấu hiệu rò nước, dây nóng hoặc thiết bị đóng cắt phát tiếng bất thường.

Nguồn nước và vệ sinh máy tạo sương

Nước có cặn khoáng làm giảm hiệu quả màng rung và khiến lưu lượng sương giảm dần. Trong phòng nuôi nấm, nước bẩn còn có thể phát tán tạp nhiễm vào không khí.

Nên ưu tiên nước đã lọc phù hợp, đồng thời xây dựng lịch vệ sinh dựa trên chất lượng nước thực tế:

• Xả và làm sạch thùng chứa định kỳ.
• Không để nước lưu lâu tạo màng nhớt hoặc mùi.
• Vệ sinh mắt tạo sương bằng dung dịch phù hợp theo hướng dẫn nhà sản xuất.
• Không dùng vật cứng cạo trực tiếp lên bề mặt màng rung.
• Kiểm tra phao cơ và đường cấp nước.
• Chỉ cấp điện khi mực nước đạt yêu cầu.

Các lỗi thường gặp và hướng kiểm tra

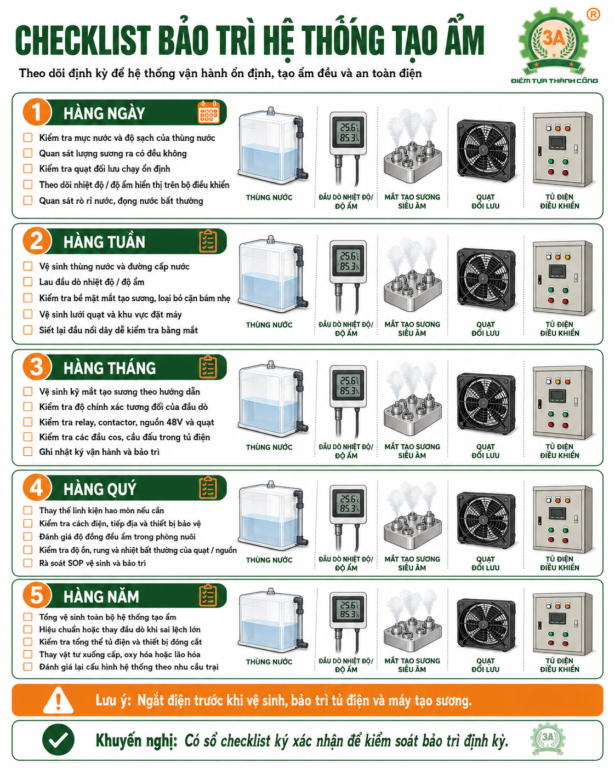

Lịch bảo trì tham khảo

Ba điểm cần kiểm soát trước khi đưa hệ thống vào vận hành chính thức

1. Không sao chép sơ đồ chân STC-3028 giữa các phiên bản

Cùng tên model nhưng cách bố trí chân, loại nguồn cấp và ký hiệu đầu ra có thể khác nhau. Chỉ đấu nối theo sơ đồ in trên vỏ hoặc tài liệu đi kèm đúng thiết bị đang sử dụng.

2. Không coi một mức độ ẩm là chuẩn chung cho mọi chủng

Điều kiện tối ưu thay đổi theo giống, giá thể, ánh sáng và quy trình nuôi. Bảng cài đặt phải được xác nhận bằng mẻ thử và nhật ký thực tế.

3. Không dùng cảm biến điều khiển làm thiết bị kiểm định duy nhất

Đầu dò giá phổ thông có thể trôi theo thời gian, đặc biệt ở độ ẩm cao. Cần có thiết bị đối chứng, lịch hiệu chuẩn và tiêu chí thay cảm biến.

Câu hỏi thường gặp

Máy 3A510W có thể cắm trực tiếp vào điện 220V không?

Phần bộ nguồn nhận điện 220V AC và chuyển đổi sang 48V DC cho cụm tạo sương. Không được cấp trực tiếp 220V vào cụm tạo sương 48V. Cần đối chiếu tem và sơ đồ của bộ thiết bị thực tế.

Có thể đấu máy trực tiếp qua relay của STC-3028 không?

Không nên dùng relay trên bo điều khiển để đóng cắt trực tiếp tải thường xuyên. Giải pháp an toàn và bền hơn là sử dụng relay trung gian hoặc contactor phù hợp, kèm thiết bị bảo vệ do kỹ thuật viên điện tính toán.

Đặt đầu dò ở đâu để đo đúng?

Đặt ngang vùng quả thể, tránh sát đầu phun, cửa gió điều hòa, tường lạnh và góc khuất. Sau khi lắp, nên đo đối chứng tại nhiều điểm trong phòng.

Nên cài độ ẩm bao nhiêu?

Không có một con số chung cho mọi trại. Giai đoạn quả thể thường được thử nghiệm trong vùng khoảng 80-90% RH, nhưng phải điều chỉnh theo chủng, SOP, dấu hiệu ngưng tụ và kết quả thực tế.

Vì sao độ ẩm vẫn tăng sau khi máy đã tắt?

Sương đã tạo ra vẫn tiếp tục phân tán và bay hơi; cảm biến cũng có độ trễ. Đây là lý do cần cài ngưỡng dừng thấp hơn mức trần mong muốn và theo dõi độ vượt sau khi tắt.

Có cần quạt đối lưu không?

Có. Quạt đối lưu giúp giảm chênh lệch độ ẩm giữa khu vực gần máy và cuối phòng. Tuy nhiên tốc độ gió không được quá mạnh làm khô bề mặt quả thể.

Bao lâu cần hiệu chuẩn cảm biến?

Tần suất phụ thuộc chất lượng đầu dò và điều kiện vận hành. Có thể bắt đầu bằng kiểm tra đối chứng hàng quý, đồng thời kiểm tra ngay khi thấy số đo bất thường hoặc kết quả nuôi không phù hợp với chỉ số hiển thị.

Xem thêm tài liệu kỹ thuật:

Kết luận

Hệ thống khống chế độ ẩm tự động dùng máy phun sương 3A510W chỉ hoạt động hiệu quả khi ba phần được thiết kế đồng bộ: đo đúng – điều khiển đúng – phân phối ẩm đều. Đưa tủ điện và bộ điều khiển ra ngoài phòng giúp tăng độ bền, dễ vận hành và hạn chế ra vào khu nuôi. Tuy nhiên, thông số cài đặt không nên sao chép máy móc; cơ sở cần chạy thử, đo đối chứng và xây SOP riêng theo chủng giống, cấu trúc phòng và kết quả từng mẻ.

Để lựa chọn cấu hình phù hợp, cần cung cấp tối thiểu diện tích, chiều cao phòng, số dãy kệ, công suất điều hòa, chế độ thông gió và mức độ ẩm mục tiêu. Từ các dữ liệu này, kỹ thuật viên mới có thể đề xuất số lượng máy, vị trí phun, hướng quạt và cấu hình tủ điều khiển hợp lý.
